Rozdzielacz montażowy IVAR.CI 557 KS, trójdrożny IVAR.CI 557 KS
Kod: 557671KSProdukty powiązane
Opis szczegółowy produktu
Zespół rozdzielający IVAR.CI 557 KS, wymiar: 3/4" x EK, 3-kierunkowy
- DUAL - montaż do połączenia ogrzewania podłogowego z ogrzewaniem grzejnikowym
- .
- PN 6, T = +90 °C .
- gwint przyłączeniowy wewnętrzny 3/4" F
- materiał mosiądz CW617N .

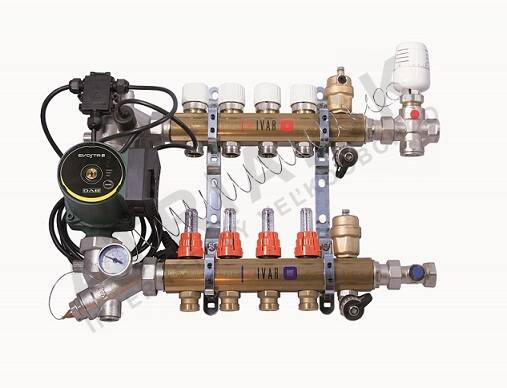

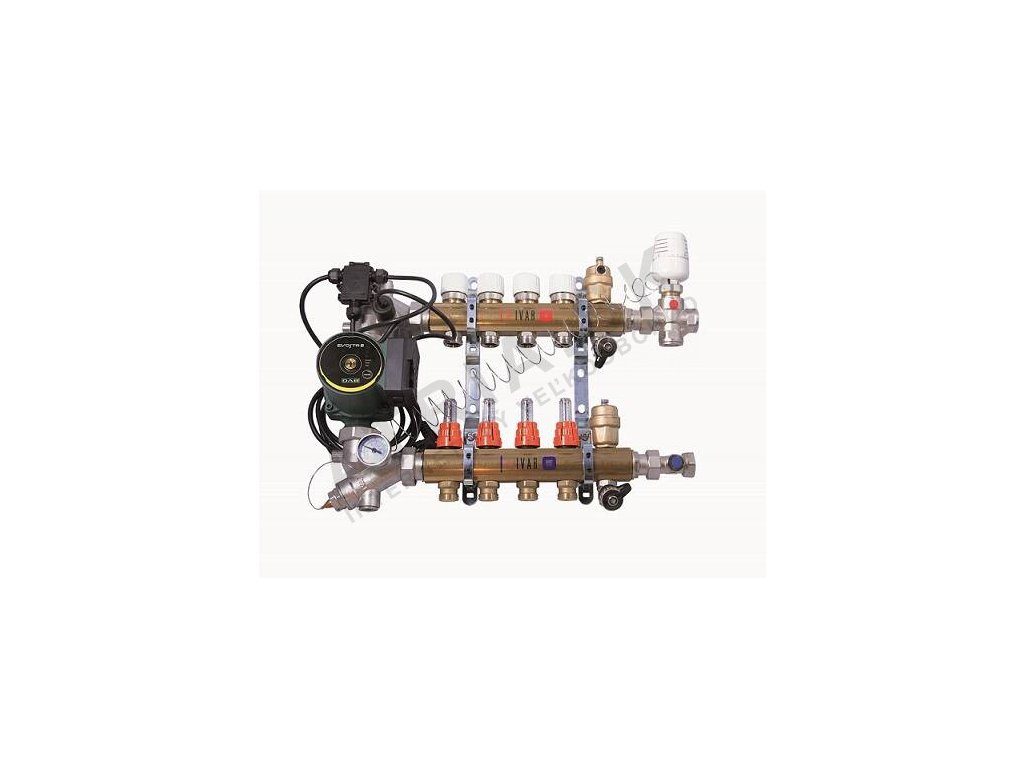

Montaż obejmuje:
>- .
- dystrybutor z przepływomierzami kontrolnymi
- zbiornik z zaworami odcinającymi .
- naprawienie nawiasów
- zawór termostatyczny z głowicą termostatyczną i oddzielnym czujnikiem temperatury zanurzenia do stałej regulacji temperatury
- złączka regulacyjna
- pompa cyrkulacyjna z okablowaniem
- termostat ubezpieczeniowy
- 2 szt. automatycznych zaworów odpowietrzających .
- termometr
- 2 szt. obrotowych zaworów spustowych
Zalecane dla gradientu temperatury w części grzejnikowej systemu +75˚C / +65˚C
.Siedząca pompa cyrkulacyjna: DAB.EVOSTA 2 40-70/130
Wyłączenie pompy cyrkulacyjnej nie jest częścią rozdzielacza, może być rozwiązane za pomocą sterowania wyższego poziomu lub termostatu sterującego pompami cyrkulacyjnymi IVAR.AC 614 E.

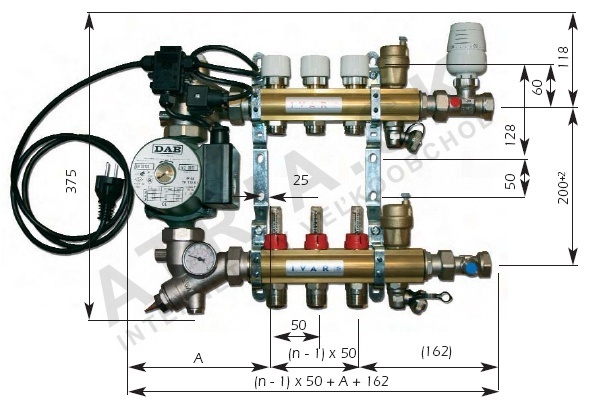

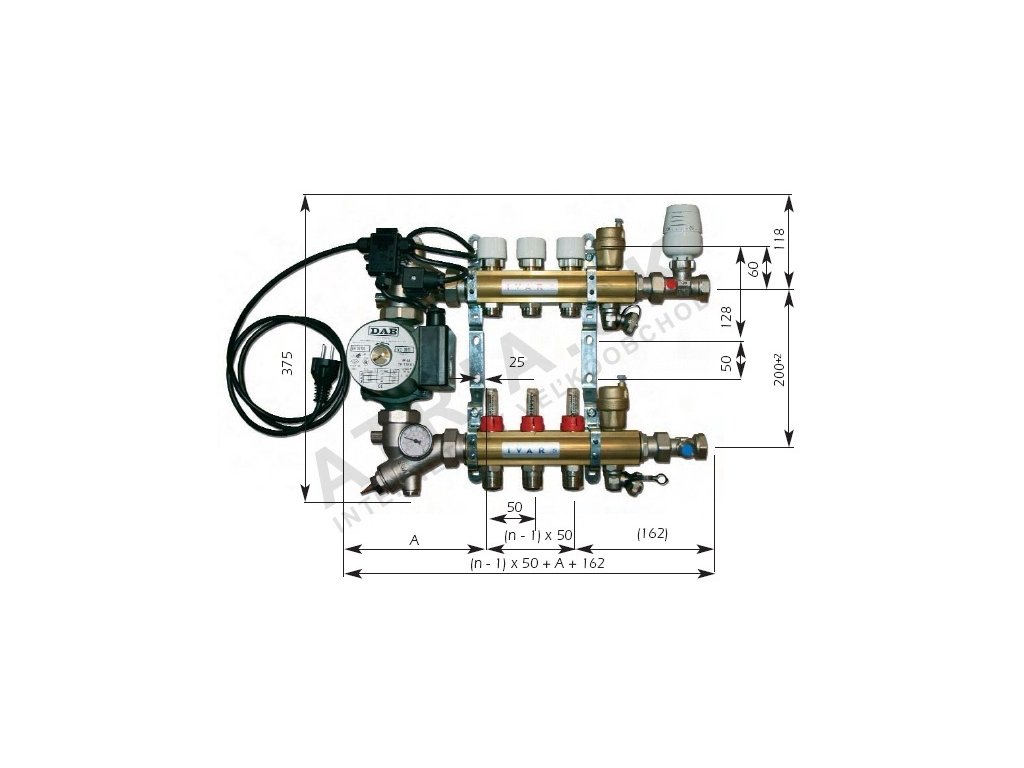

Obrót frontu pompy do pozycji A = 165, głębokość konstrukcyjna = 160 mm
Obrót pompy w kierunku poprzecznym do pozycji A = 220, głębokość konstrukcyjna= 132 mm
Uwaga:
Zawór termostatyczny na wlocie do zespołu można alternatywnie zastąpić zaworem termostatycznym z przepływem Vats, Kv, typ VDS 01, 02.
Uwaga:
- .
- przepływomierz jest zintegrowany z armaturą regulacyjną wody wlotowej .
- urządzenie NIE JEST przeznaczone do stosowania w połączeniu z kotłem kondensacyjnym lub pompą ciepła
- sprzedawca nie ponosi odpowiedzialności za wady funkcjonalne spowodowane zanieczyszczeniami w systemie .
Zawiadomienie:
Przed każdym uruchomieniem systemu grzewczego, zwłaszcza w przypadku połączenia ogrzewania podłogowego i grzejnikowego, zdecydowanie zaleca się przepłukanie całego systemu zgodnie z instrukcjami producenta. Zaleca się impregnację systemu preparatem GEL.LONG LIFE 100.
Rozdzielacze są przechowywane w szafkach, ich zalecane długości są podane w tabeli rozdzielaczy. Zamontowanie przegród w najwyższym punkcie jest praktycznie wymogiem (należy uważać na zmiany poziomów na rzutach kondygnacji). Wyjątkiem jest wentylacja małych przegród podłogowych na piętrze przez drabinkę łazienkową. Jeżeli instalacja podłogowa jest wykonywana tylko w łazienkach, można zastosować orurowanie z gałęzi powrotnej instalacji grzejnikowej z osłoną polietylenową lub zastosować regulator temperatury bezpośredniego działania na końcu tej równoległej pętli, aby zapewnić chłodzenie do niskiego poziomu temperatury (uwaga! musi być oddzielony termicznie od przewodu powrotnego obiegu grzejnikowego, aby nie podlegał wpływom termicznym).
Dalsze informacje można uzyskać na stronie internetowej https://www.systemova-doska.sk/podlahove-vykurovanie/
