Akcesoria do rozdzielaczy

Produkty dopiero przygotowujemy.

Natomiast możesz oglądać inne kategorie.

Kupić nierdzewicowy rozdzielacz to tylko pierwszy krok. Aby podłogowe ogrzewanie działało dokładnie tak, jak powinno – aby każda pokój była grzana dokładnie tak, jak jest potrzebne, aby system był łatwo odgazowywany i serwisowany, a regulacja reagowała szybko i niezawodnie – rozdzielacz potrzebuje także odpowiednich akcesoriów. W praktyce zdarza się, że Klient kupuje wysokiej jakości nierdzewicowy rozdzielacz, ale na głowicach elektrotermicznych, pomiarach przepływu lub skrzynce postanawia zaoszczędzić lub po prostu o nich zapomina. W wyniku otrzymuje się system, którego nie da się dobrze zregulować, lub instalację, która wygląda na szybko zrobioną i w trakcie serwisu powoduje problemy. W tym artykule omówimy, jakie akcesoria do rozdzielacza rzeczywiście należą, do czego służą, jak wybierać je według liczby okręgów oraz jakie błędy najczęściej popełnia się przy wyborze.

Z czego składa się kompletna zestaw rozdzielacza

Sam korpus rozdzielacza (rozdzielna i zbierająca gałąź z zaworami kulowymi i pomiarami przepływu) to tylko szkielet systemu. Aby działał jako całość, potrzebuje zwykle tych akcesoriów:

Głowice elektrotermiczne – montuje się je na rozdzielnej gałęzi (na dopływ) i w połączeniu z termostatem pokojowym otwierają i zamykają konkretny okrąg podłogowego ogrzewania.

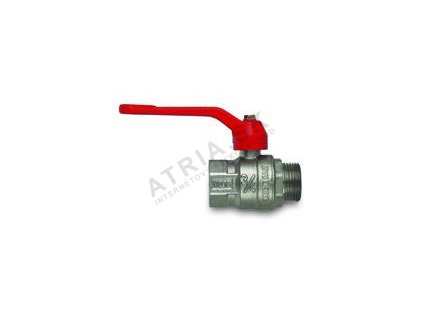

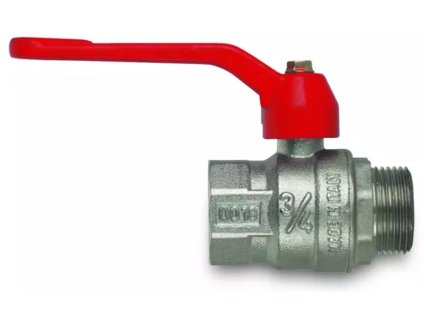

Zawory kulowe z zaworem odpuszczającym – pozwalają zamknąć i odpuścić pojedyncze gałęzie podczas serwisu bez konieczności odpuszczania całego systemu.
Zawór odpowietrzający (automatyczny lub ręczny) – odprowadza powietrze, które naturalnie gromadzi się w systemie, zwłaszcza po napełnieniu lub dopompowaniu wody.
Pomiar przepływu (flowmetry) – przezroczyste walce z pływakiem bezpośrednio na rozdzielnej gałęzi, za pomocą których ustawia się przepływ dla każdego okręgu osobno.
Izolacja rozdzielacza – folia piankowa ograniczająca straty ciepła i zapobiegająca skropleniu się pary na rurach.

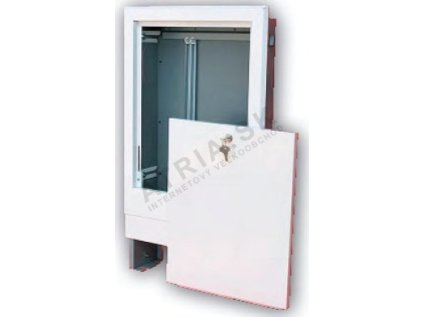

Skrzynka rozdzielacza – ukrycie całej konstrukcji w ścianie lub na jej powierzchni, z drzwiczkami do serwisowego dostępu.
Kable, adaptory i szyna zasilająca – połączenie głowic z regulacją, ewentualnie z regulacją pogodową lub termostatem pokojowym.

Niektóre z tych komponentów są częścią zestawu rozdzielacza (np. pomiar przepływu i zawór odpowietrzający są zazwyczaj wbudowane w korpus nierdzewiczych rozdzielaczy do podłogowego ogrzewania), inne – przede wszystkim głowice elektrotermiczne, izolacja i skrzynka – kupuje się osobno, w zależności od liczby okręgów i konkretnej instalacji.

Głowice elektrotermiczne – serce regulacji poszczególnych okręgów

Głowica elektrotermiczna to mały napęd, który montuje się na zawór rozdzielnej gałęzi zamiast ręcznego koła. Wewnątrz znajduje się element grzejny oraz woskowa lub parafinowa wypełnienie, które przy doprowadzeniu napięcia rozszerza się i wypycha tuleję zaworu – tym samym otwiera okrąg. Bez napięcia głowica znajduje się w stanie spoczynkowym, z zamkniętym zaworem (typ NC – normally closed), co jest typowym i zalecanym typem dla podłogowego ogrzewania, ponieważ w przypadku przerwy w dostawie prądu okręgi łatwo zamykają się i system bezpiecznie wyłączają.

Na rynku i w naszej ofercie znajdziesz dwa typowe warianty napięcia:

Głowica elektrotermiczna 230 V - najczęściej wybierana w przypadku klasycznej regulacji pokojowej, podłączana bezpośrednio do sieci za pomocą rozdzielniczki lub relasu termostatu, bez konieczności transformatora. Wskazana tam, gdzie w skrzynce rozdzielacza jest już przygotowana kabelka 230 V. Cena od 16.36 EUR.

Głowica elektrotermiczna 24 V - wersja niskonapięciowa, która wymaga osobnego transformatora, ale jest bezpieczniejsza przy manipulacji i często łączy się z inteligentną/regulacją pokojową oraz modułami sterującymi pogodowymi. Cena od 16.36 EUR.

Cenowo obie wersje są na atria.sk identyczne, różnica dotyczy tylko typu zasilania i tego, jaką regulację Państwo mają lub planują. Jeśli budujecie klasyczny termostat drutowy bez transformatora, wybierzcie głowicę 230 V. Jeśli planujecie bezprzewodową lub wielozonową regulację z centralnym modułem sterującym, większość takich systemów pracuje na 24 V, a głowicę należy wybrać w tej wersji – nie zaleca się łączenia obu typów na jednym rozdzielaczu, ponieważ moduł sterujący ma zwykle tylko jeden wyjście jednego napięcia.

Ważny praktyczny szczegół: głowic elektrotermicznych potrzebujesz dokładnie tyle, ile ma rozdzielacz okręgów – tzn. do rozdzielacza dwupasmowego 2 sztuki, do trzypasmowego 3 sztuki, do czteropasmowego 4 sztuki itd. To najczęściej zapominana pozycja przy składaniu zamówienia, ponieważ rozdzielacz kupuje się w e-shope jako jeden produkt, a głowice jako osobna pozycja w innej kategorii.

Schemat podłączenia jednego okręgu z głowicą elektrotermiczną

Zawory kulowe, zawory odpuszczające i odpowietrzanie

Kwalifikowane nierdzewicze rozdzielacze do podłogowego ogrzewania z naszej oferty mają zawory kulowe na obu końcach (dopływ i odpływ) już wbudowane w korpus rozdzielacza, podobnie jak zawór odpowietrzający i zawór odpuszczający. Dlaczego te elementy są ważne i dlaczego czasem kupuje się dodatkowe części zamienne lub dodatkowe armatury:

Zawory kulowe na wejściu i wyjściu pozwalają odłączyć cały rozdzielacz od reszty systemu – na przykład przy wymianie grupy pompowej lub serwisie kotła – bez konieczności odpuszczania wody z ogrzewania podłogowego.
Wentyl odpuszczający (zazwyczaj z oprawą 1/2") służy do częściowego lub całkowitego odpompowania danej gałęzi, na przykład przy przepłukiwaniu obiegu po zatorowaniu brudem.
Wentyl odpułaczający – automatyczny typ (tzw. "kociołek") odpuszcza powietrze ciągle bez interwencji operatora, ręczny wymaga okresowego otwarcia kluczem. W praktyce w rozdzielaczu ogrzewania podłogowego sprawdza się kombinacja automatycznego odpułaczenia na najwyższym punkcie rozdzielacza i możliwości ręcznego dopompowania przy pierwszym napełnieniu systemu, kiedy w rurach jest najwięcej powietrza.

Jeśli któryś z tych elementów Cię brakuje (np. przy starszej instalacji, gdzie zmienia się tylko część zestawu), da się zakupić osobno jako część zamienne, ale przy nowej instalacji jednoznacznie polecamy rozdzielacz, który ma wszystkie trzy funkcje (zamknięcie, odpompowanie, odpułaczenie) wbudowane z fabryki – zaoszczędzisz czas montażu i liczbę połączeń, które z czasem mogą zacząć przeciekać.

Pomiar przepływu i ustawienie poszczególnych obiegów

Pomiar przepływu (flowmeter) to przezroczysta rurka z pływakiem, która jest częścią gałęzi rozdzielacza przy każdym obiegu oddzielnie. Pozwala na wizualne odczytanie i za pomocą pierścienia regulacyjnego ustawić przepływ wody w litrach na minutę dla danego obiegu. To kluczowe przy wyregulowaniu ogrzewania podłogowego, ponieważ każda pokój ma inną stratę ciepła, inną długość obiegu i dlatego wymaga innego przepływu, aby rura grzewcza równomiernie się rozgrzewała na całej powierzchni.

W praktyce ustawianie pomiarów przepływu odbywa się dopiero po pierwszym napełnieniu i odpułaceniu systemu, zazwyczaj przy uruchamianiu lub przy sezonowym ustawieniu ogrzewania. Przybliżony sposób działania, który stosują firmy montażowe: najpierw oblicza się lub szacuje wymagany przepływ dla każdej pokoju (według straty ciepła i długości obiegu), następnie wszystkie pomierze przepływu ustawia się na tę wartość, a po kilku dniach pracy delikatnie dopasowuje się je według rzeczywistego poczucia ciepła w poszczególnych pokojach.

Obramowanie rozdzielacza i izolacja

Obramowanie rozdzielacza to nie tylko estetyczny dodatek. Ochronia całą zestaw przed uszkodzeniami mechanicznymi, umożliwia zamknięcie (ważne zwłaszcza w zakładach pracy lub budynkach mieszkalnych) i zapewnia przestrzeń na przechowanie ewentualnej elektroniki regulacyjnej lub szyny zasilającej dla głowic elektrotermicznych. Przy wyborze rozmiaru obramowania kluczowe jest liczba obiegów rozdzielacza – im więcej obiegów, tym szersze (lub głębsze, przy wykonaniu pod tynkiem) obramowanie jest potrzebne, aby zmieściły się w nim również głowice z oprawami bez konieczności siłowego zamykania drzwi.

Izolacja rozdzielacza (zazwyczaj dwuczęściowa folia piankowa, która łatwo się kliknie wokół ciała) ma dwa efekty: zmniejsza straty ciepła promieniowaniem z powierzchni rozdzielacza do otaczającego przestrzeni (przy obramowaniu wbudowanym w ścianę idzie o ciepło, które inaczej uciekałoby do konstrukcji) i jednocześnie zapobiega kondensacji wilgoci na chłodniejszych częściach rur, zwłaszcza na powrocie w okresie przejściowym, kiedy różnica między temperaturą wody a otaczającego powietrza jest większa.

Jak wybrać akcesoria według liczby obiegów – praktyczny przegląd

Najprostszy sposób, aby obliczyć, czego wszystkiego potrzebujesz do rozdzielacza, to wyjść od liczby obiegów (ścieżek). Poniżej jest porównanie trzech najczęściej spotykanych rozmiarów rozdzielaczy stalowych z naszej oferty wraz z orientacyjną ceną samego ciała rozdzielacza (bez głowic, obramowania i izolacji):

Do tego dodajesz cenę głowic elektrotermicznych – przy 16.36 EUR za sztukę wychodzi kompletny zestaw głowic dla 2-cyfrowego rozdzielacza na około 32.72 EUR, dla 3-cyfrowego na około 49.08 EUR i dla 4-cyfrowego na około 65.44 EUR. Ta kwota często jest pomijana przy planowaniu budżetu, ponieważ kupuje się ją jako osobny towar poza samym rozdzielaczem.

Przegląd potrzebnych akcesoriów według wielkości rozdzielacza

Typowy sposób montażu akcesoriów

Kolejność kroków przy montażu rozdzielacza i jego akcesoriów ustaliła się w praktyce tak:

Krok za krokiem

Głowice elektrotermiczne montuje się dopiero po próbie ciśnieniowej – przyczyną jest praktyczna: podczas próby zawory rozdzielacza pozostawia się całkowicie otwarte ręcznie (bez głowicy), aby można było sprawdzić szczelność wszystkich połączeń przy wyższym ciśnieniu próby, którego głowica w normalnym trybie pracy nigdy nie osiągnie. Dopiero po udanej próbie i napełnieniu systemu głowice są montowane, podłączane do regulacji i ustawiane jest przepływność na poszczególnych gałęziach.

Rekomendowane produkty do tej tematyki

Jeśli rozwiązujecie kompletną zestaw rozdzielacza do ogrzewania podłogowego, oto produkty, które najczęściej się łączą:

Nerezowy rozdzielacz 2-cyntny do ogrzewania podłogowego - odpowiedni do mniejszych mieszkań lub ogrzewania jednej-dwóch pokoi, do niego potrzebne są 2 głowice elektrotermiczne. Cena od 53.68 EUR.

Nerezowy rozdzielacz 3-cyntny do ogrzewania podłogowego - najbardziej uniwersalny rozmiar dla typowego domu rodzinnego z 2-3 pokojami na podłogówce, wymaga 3 głowic elektrotermicznych. Cena od 69.39 EUR.

Nerezowy rozdzielacz 4-cyntny do ogrzewania podłogowego - do większych powierzchni lub większej liczby samodzielnie regulowanych stref, wymaga 4 głowic elektrotermicznych i zazwyczaj szerszej skrzynki. Cena od 85.32 EUR.

Głowica elektrotermiczna 230 V - niezbędny akcesoriusz do każdego obiegu rozdzielacza, jeśli chcesz oddzielnie regulować poszczególne pokoje za pomocą termostatu pokojowego. Cena od 16.36 EUR.

Najczęstsze błędy przy wyborze akcesoriów

Przez lata sprzedaży i doradztwa powtarzają się zawsze te same błędy, od których łatwo się uchronić:

Kupno rozdzielacza bez głowic – Klient zamawia ciało rozdzielacza, ale zapomina, że głowice kupuje się osobno. System można podłączyć również bez nich (ręcznym sterowaniem kołem), ale tracimy główną zaletę ogrzewania podłogowego – automatyczną regulację w poszczególnych pokojach.
Kombinacja głowic 230 V i 24 V na jednym rozdzielaczu bez odpowiedniego przewodzenia – prowadzi do tego, że część obiegów wcale nie reaguje na regulację, ponieważ moduł sterujący ma tylko jeden typ wyjścia.
Niedocenienie wielkości skrzynki – po zamontowaniu głowic i podłączeniu konektorów okazuje się, że drzwiczki skrzynki nie da się zamknąć, albo głowice są wciskane w ścianę skrzynki i z czasem ulegają uszkodzeniom.
Pominięcie izolacji – rozdzielacz zabudowany w ścianie bez izolacji zbędnie grzeje konstrukcję zamiast pokoju, a przy chłodniejszej spiętrze może na rurach kondensować wilgoć.
Nieustawienie przepływówek po montażu – rozdzielacz pozostaje na fabryczne wartości, choć każda sala wymaga innego przepływu. W wyniku czego pokojami są zimne lub na odwrót przegrzane, mimo sprawnej regulacji.

Przy rozwiązywaniu podobnych sytuacji warto rozważyć również zakup dodatkowego wyposażenia, jak np. termostatu pokojowego lub jednostki sterującej – produkt Avansa 2003 jest przykładem powszechnie stosowanego komponentu w takich zestawach regulacji ogrzewania podłogowego (cena od 20.05 EUR), choć jego konkretne podłączenie zawsze trzeba skonsultować zgodnie z typem Państwa systemu sterowania.

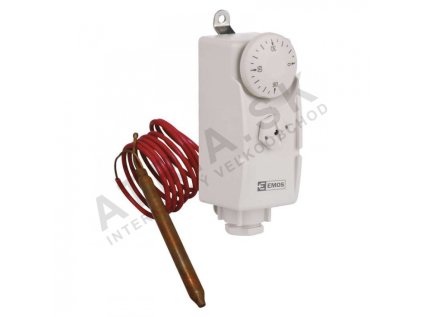

Avansa 2003 - dodatkowy komponent do zestawu regulacji ogrzewania podłogowego, odpowiedni do konsultacji razem z wyborem głowic elektrotermicznych zgodnie z typem termostatu Państwa. Cena od 20.05 EUR.

Serwis i żywotność akcesoriów

Główki elektrotermiczne mają w warunkach normalnej eksploatacji żywotność rzędu kilku do kilkudziesięciu lat, jednak najczęściej występującym usterką nie jest sam napęd, ale zatknięcie zaworu brudem z rurociągu (szczególnie w przypadku starszych systemów bez filtra lub po dłuższym okresie nieaktywności). Objawia się to tym, że głowica fizycznie się porusza (słyszalne kliknięcie, ciepła na dotyk), ale obieg się nie otwiera – w takim przypadku wystarczy na chwilę odkręcić głowicę i ręcznie spłukać zawór. Kraniki kulowe i zawory odpowietrzające wymagają praktycznie zerowej konserwacji, jednak zaleca się raz w roku, najlepiej przed sezonem grzewczym, przeprowadzić całą zestawienie wizualnie – sprawdzić ewentualne mikroprzycieki w połączeniach, funkcjonalność zaworu odpowietrzającego oraz stan izolacji.

Pomiarowe przyrządy do pomiaru przepływu warto sprawdzić za każdym razem przy zmianie w systemie – na przykład po wymianie pokrycia podłogowego (dywan/posadzka zmienia opór cieplny konstrukcji), po izolacji budynku lub po zmianie zajętości pomieszczeń. Ustawienie, które działało dobrze lat temu, może nie być optymalne po tych zmianach.

Częste pytania

Czy potrzebujesz głowicy elektrotermicznej na każdy obieg rozdzielacza?

Tak, jeśli chcesz regulować poszczególne obiegi oddzielnie za pomocą termostatu pokojowego. Bez głowicy obieg można sterować tylko ręcznie za pomocą gałki bezpośrednio na rozdzielaczu, co w praktyce oznacza albo stałe otwarcie, albo stałe zamknięcie – bez automatycznej reakcji na temperaturę w pomieszczeniu.

Jaka jest różnica między głowicą elektrotermiczną 230 V a 24 V?

Różnica polega na napięciu zasilania i odpowiedniej instalacji kablowej. Głowica 230 V podłączana jest bezpośrednio do sieci (przez relację termostatu), a głowica 24 V wymaga osobnego transformatora, ale jest bezpieczniejsza w trakcie manipulacji i często stosowana w bardziej zaawansowanych lub wielozonowych systemach sterujących. Obydwie mają na atria.sk tę samą cenę 16.36 EUR, wybór zależy od typu twojej regulacji, a nie od ceny.

Czy można połączyć głowice 230 V i 24 V na jednym rozdzielaczu?

Nie zaleca się tego. Moduł sterujący lub termostat ma zazwyczaj tylko jeden typ wyjścia jednego napięcia, więc taka kombinacja oznaczałaby, że część obiegów w ogóle nie reaguje na regulację. Jeśli nie wiesz, który typ potrzebujesz, upewnij się o tym według swojego istniejącego lub planowanego systemu sterowania, zanim zakupisz głowice.

Jak ustalić, jaką wielkość skrzynki do rozdzielacza potrzebujesz?

Kluczowy jest liczba obiegów (ścieżek) rozdzielacza oraz to, czy planujesz zamontować w skrzynce również moduł zasilający głowic lub jednostkę sterującą. Dla rozdzielacza 2-ścieżkowego wystarczy mniejsza/węższa skrzynka, a dla 3- i szczególnie 4-ścieżkowego zalecamy szerszą lub głębszą wersję, aby po zamontowaniu głowic i podłączeniu konektorów pozostało miejsce na wygodne zamknięcie drzwi.

Dlaczego głowice montuje się dopiero po próbie ciśnieniowej systemu?

Podczas próby ciśnieniowej zawory rozdzielacza pozostawia się ręcznie otwarte bez głowic, aby można było sprawdzić szczelność połączeń przy wyższym ciśnieniu próby niż to, z czym głowica spotyka się normalnie w eksploatacji. Głowice montuje się i podłącza dopiero po udanej próbie i napełnieniu systemu.

Czy potrzebna jest izolacja rozdzielacza, jeśli jest wbudowany w ścianę?

Tak. Bez izolacji rozdzielacz zbędnie oddaje ciepło do otaczającej konstrukcji zamiast do ogrzewanego pomieszczenia, a na chłodniejszych odcinkach rurociągu (szczególnie powrocie) może dochodzić do skraplania wilgoci, co długofalowo nie jest korzystne dla otaczającej cegły ani samej skrzynki.

Powiązane tematy

Kompletną ofertę znajdziesz w głównej kategorii Rozdzielacze nierdzewne.

Masz pytanie do tej tematyki?

Nie możesz się zdecydować lub rozstrzygasz konkretną sytuację w swoim domu? Napisz do nas - chętnie doradzimy.
