Termostat elektryczny ADEX TTUV

Opis szczegółowy produktu

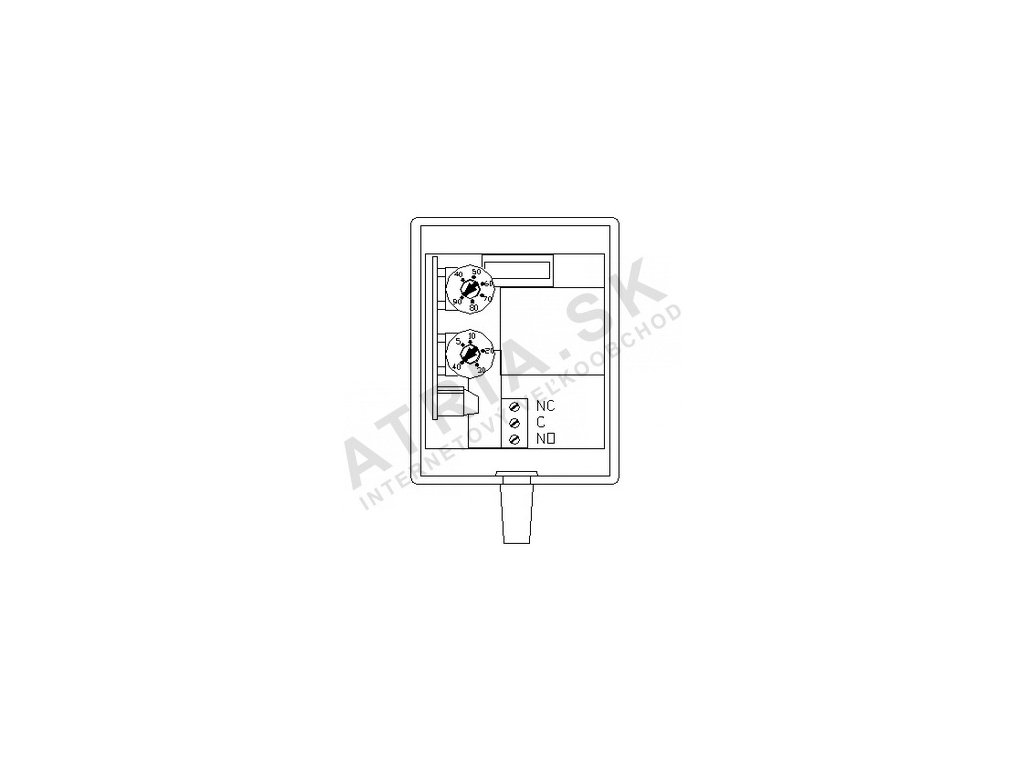

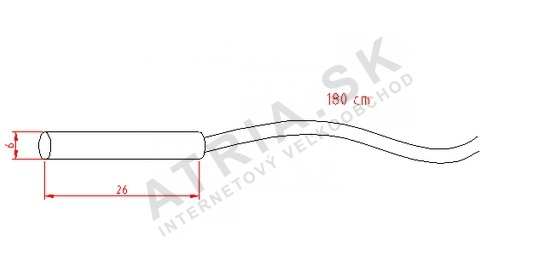

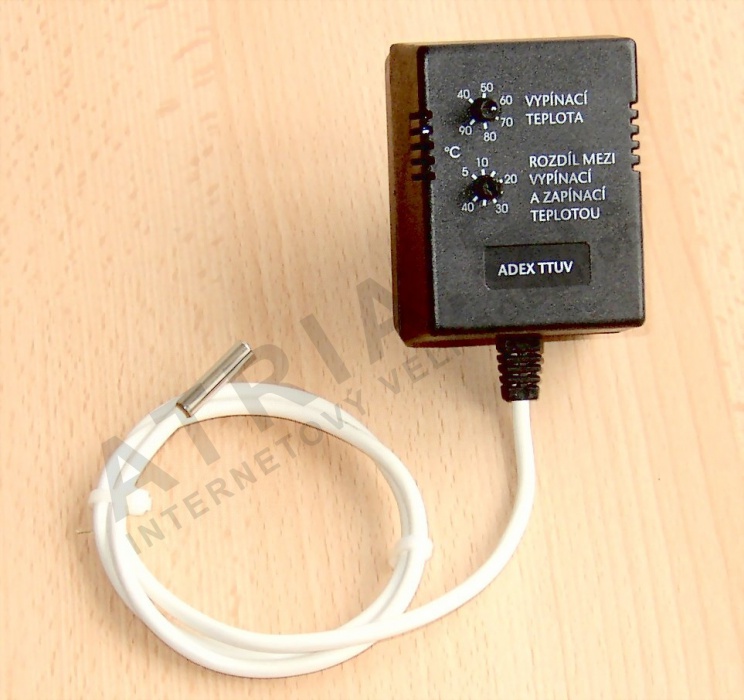

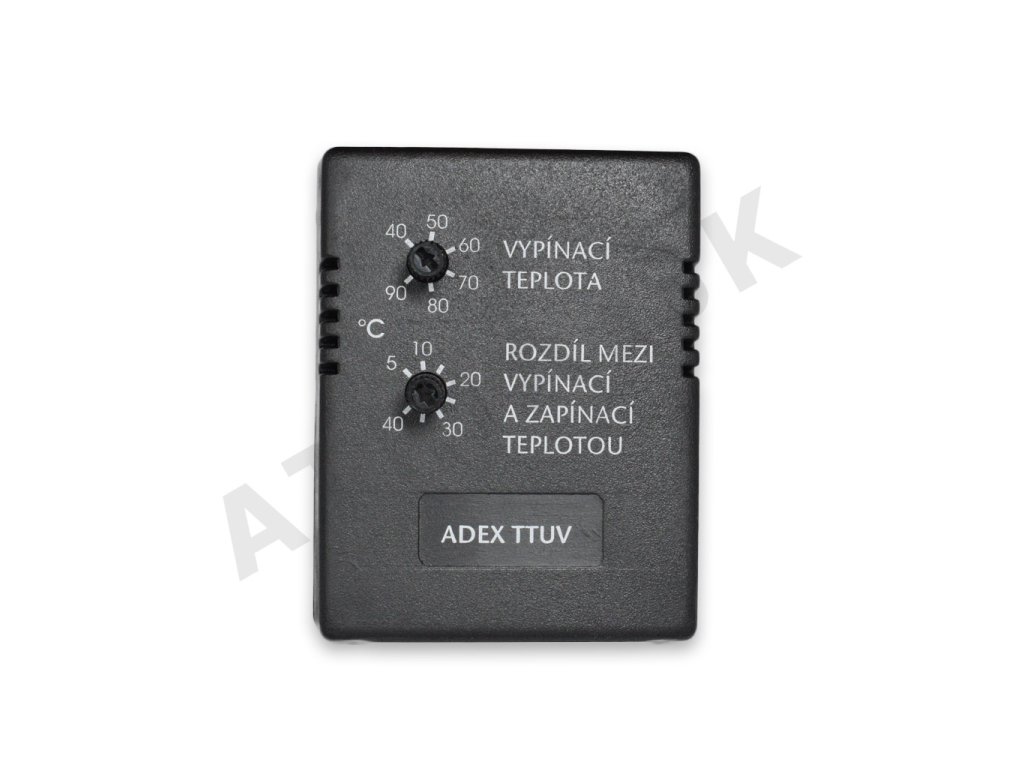

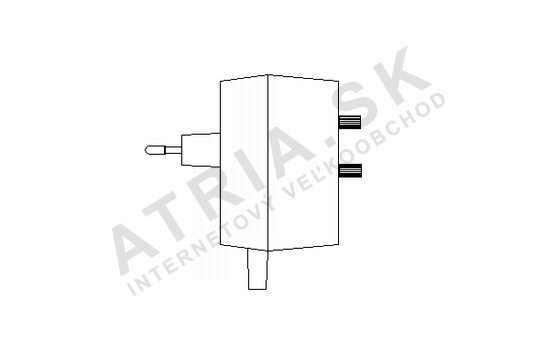

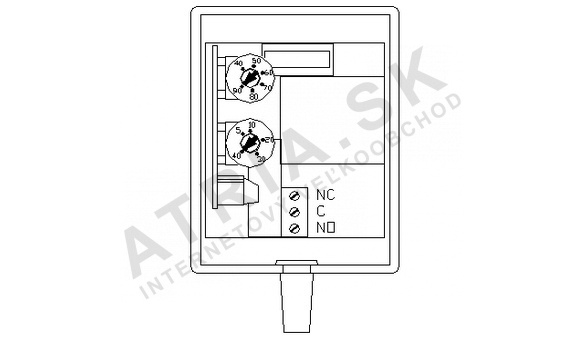

Termostat elektroniczny ADEX TTUV składa się z modułu sterującego TTUV1, modułu przełączającego TTUV2 oraz czujnika temperatury.Moduł sterujący TTUV1 zapewnia ustawienie temperatury przełączania termostatu oraz różnicy (rozbieżności) między temperaturą przełączania termostatu a temperaturą przełączania. Do ustawiania tych parametrów służą dwa oddzielne elementy regulacyjne. Moduł przełączający TTUV2 zasila termostat TTUV i zawiera przekaźnik wyjściowy ze stykiem przełącznym. Moduł łączeniowy jest umieszczony w plastikowej obudowie z wtyczką sieciową. Czujnik temperatury jest dostarczany z przewodem o długości 180 cm.

Parametry techniczne:

.
• Zasilanie 230V/50Hz
• Moc elektroniki maks. 1 VA
• Zakres ustawień temperatury przełączania 40°C - 90°C
• Zakres ustawień różnicy 5°C - 40°C (rys.1)
• Maksymalna obciążalność styków przekaźnika 8A / 250V dla obciążenia rezystancyjnego
• Ochrona IP 40
• Przedmioty elektryczne klasy II

Ten typ termostatu został opracowany dla potrzeb ładowania zasobnika c.w.u. w celu ograniczenia częstotliwości przełączania źródła ładowania - zwykle kotła gazowego. W tym celu należy ustawić różnicę między temperaturą włączenia i wyłączenia na ok. 30°C. Ze względu na swoją uniwersalność, termostat TTUV może być również stosowany w wielu innych aplikacjach. Termostat elektroniczny ADEX TTUV służy do utrzymywania temperatury w wybranym zakresie poprzez sterowanie źródłem ciepła za pomocą przekaźnika. Wybierając wielkość zakresu między temperaturą załączenia i wyłączenia, można wstępnie określić częstotliwość załączania źródła ciepła. Dzięki przekaźnikowemu stykowi przełączającemu można również znaleźć zastosowania związane z chłodzeniem lub wentylacją. Gdy ustawiona temperatura zostanie osiągnięta na podłączonym czujniku, termostat TTUV wyłącza przekaźnik wyjściowy. Gdy temperatura spadnie o ustawioną wartość różnicową, włączy się przekaźnik wyjściowy.
